Gambaran Umum Cara Kerja Sistem AC
Sebelum masuk ke daftar Komponen Utama AC, mari pahami alur dasar bagaimana AC bekerja. AC adalah sistem termodinamika sederhana yang memindahkan panas dari dalam ruangan ke luar. Proses ini terjadi berulang melalui sebuah siklus tertutup yang melibatkan beberapa Komponen Utama AC: evaporator, kompresor, kondensor, dan katup ekspansi (atau pipa kapiler).
Secara singkat siklusnya seperti ini:
- Evaporator menyerap panas dari udara ruangan sehingga refrigeran menguap menjadi gas.
- Gas refrigeran bertekanan rendah mengalir ke kompresor.
- Kompresor memompa dan menaikkan tekanan gas refrigeran.
- Refrigeran bertekanan tinggi menuju kondensor; di sini panas dilepaskan ke udara luar dan refrigeran berubah menjadi cair.
- Refrigeran cair melewati katup ekspansi atau pipa kapiler untuk menurunkan tekanannya sebelum kembali ke evaporator.
Setiap bagian memiliki peran spesifik dan disebut dalam artikel ini berulang sebagai Komponen Utama AC agar Anda mudah mengingat fungsinya.
Struktur Dasar dan Bagian-Bagian AC
Sistem AC split modern terbagi menjadi dua unit fisik: unit indoor dan unit outdoor. Mengetahui pembagian ini akan memudahkan Anda memahami di mana setiap Komponen Utama AC ditempatkan dan mana yang membutuhkan perhatian berbeda.

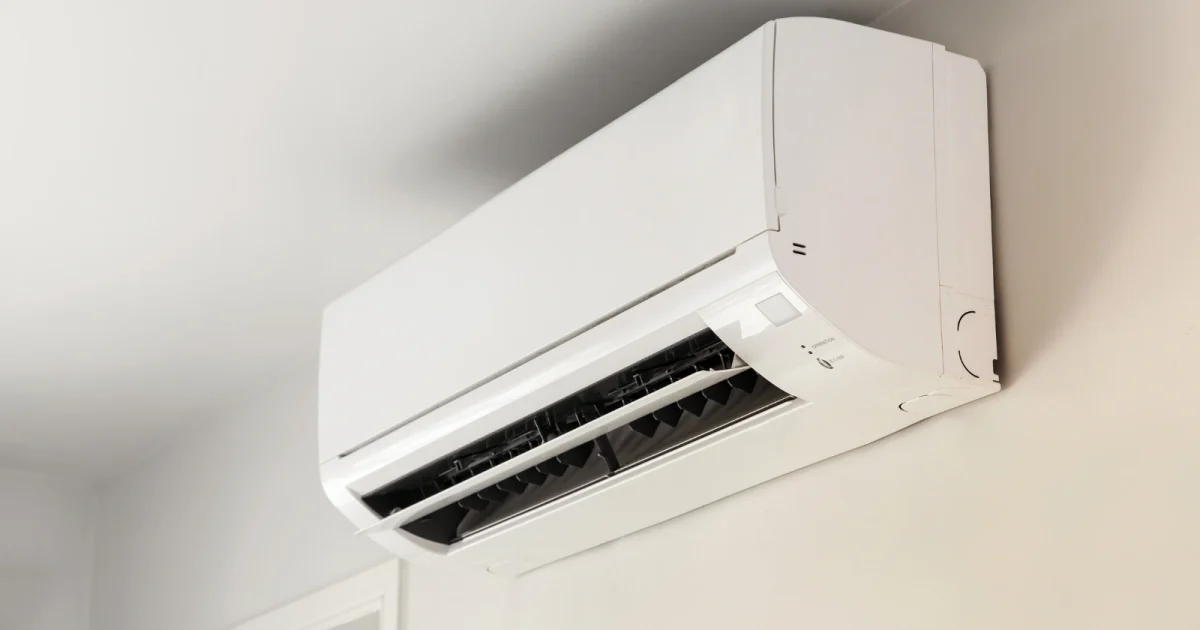

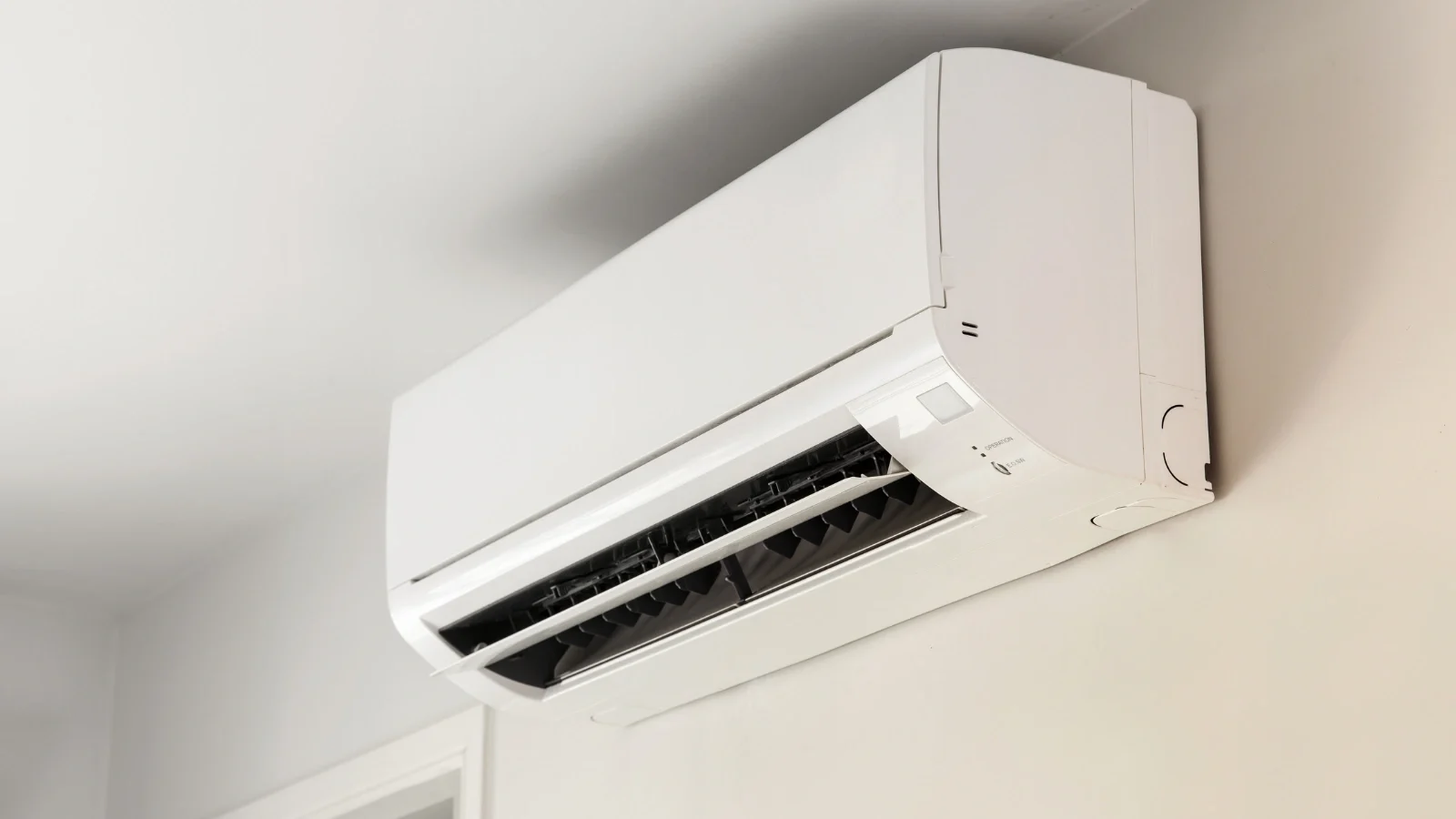

Unit indoor (komponen AC indoor)
Unit indoor terletak di dalam ruangan dan berfungsi untuk menyerap panas serta mendistribusikan udara dingin. Komponen yang biasa ditemukan pada unit indoor meliputi:
- Evaporator coil
- Blower fan (blower indoor)
- Filter udara
- Thermistor / sensor suhu
- Motor swing dan kisi-kisi udara
- PCB / modul kontrol indoor
Unit outdoor (komponen outdoor AC)
Unit outdoor berada di luar ruangan dan bertanggung jawab membuang panas ke lingkungan. Komponen utama di bagian outdoor umumnya mencakup:
- Kompresor
- Kondensor coil
- Kipas outdoor dan motor kipas
- Kapasitor
- Overload protector
- Dryer / filter drier
- PCB outdoor
Mengetahui perbedaan fungsi antara komponen AC indoor dan komponen outdoor AC membantu Anda mendeteksi masalah lebih cepat: misalnya suara berisik di luar kemungkinan terkait kompresor atau kipas outdoor, sedangkan aliran udara lemah di dalam biasanya berkaitan dengan blower atau filter.
Komponen Utama AC pada Unit Indoor
Di bagian ini kita akan membahas setiap Komponen Utama AC yang ada di unit indoor secara rinci — fungsi, tanda-tanda masalah, dan tips perawatan ringan yang bisa Anda lakukan sendiri.
Evaporator (inti proses pendinginan)
Evaporator adalah salah satu Komponen Utama AC yang paling vital. Bentuknya kumparan pipa tembaga berlapis sirip aluminium. Ketika refrigeran cair bertekanan rendah masuk evaporator, ia menyerap panas dari udara ruangan dan menguap menjadi gas. Udara yang melewati evaporator akan kehilangan panasnya dan menjadi dingin.
Tanda evaporator bermasalah:
- AC terasa kurang dingin meski unit menyala lama
- Terdapat pembekuan es pada pipa evaporator
- Bau apek akibat kotoran dan jamur menumpuk
Perawatan sederhana:
- Bersihkan filter udara secara rutin sehingga evaporator tidak cepat kotor
- Lakukan pembersihan coil (coil cleaning) oleh teknisi setidaknya 6–12 bulan sekali jika lingkungan berdebu
Untuk penjelasan teknis mendalam tentang evaporator, baca juga artikel tentang Apa Itu Evaporator AC.
Blower fan (sirkulasi udara)
Blower fan atau kipas blower menarik udara ruangan dan mendorongnya melewati evaporator. Kecepatan dan kesehatan blower menentukan sebaran udara dingin.
Masalah blower biasanya menimbulkan:
- Getaran atau suara berisik
- Aliran udara rendah meski AC menyala
- Motor blower tidak merespons pengaturan speed
Perawatan:
- Bersihkan baling-baling blower jika terlihat debu
- Pastikan motor blower tidak kemasukan air atau kondensasi berlebih
Filter udara (menjaga kualitas dan melindungi sistem)
Filter mencegah debu dan partikel besar masuk ke evaporator. Filter yang kotor menurunkan aliran udara dan efisiensi, membuat Komponen Utama AC lain bekerja lebih keras.
Rekomendasi:
- Bersihkan filter setiap 2–4 minggu untuk penggunaan rumah
- Ganti jika rusak atau sudah usang; pertimbangkan filter yang lebih rapat jika Anda membutuhkan filtrasi lebih baik
Thermistor (sensor suhu)
Thermistor membaca suhu udara dan memberi sinyal ke PCB untuk mengatur siklus pendinginan. Sensor yang tidak akurat menyebabkan AC overcooling atau tidak mencapai suhu setpoint.
Periksa jika:
- AC mati hidup sendiri
- Perbedaan nyata antara suhu ruangan dan yang tertera
Motor swing dan kisi-kisi udara — kenyamanan distribusi
Motor swing menggerakkan kisi-kisi arah angin. Ini bukan hanya kenyamanan, tetapi juga bagian penting agar distribusi dingin merata, menghindari hot spot di ruangan.
Jika swing macet:
- Periksa mekanisme motor; biasanya perlu pelumasan ringan atau penggantian motor bila sudah rusak
PCB indoor (otak operasional)
PCB mengatur seluruh fungsi: input remote, pengendalian blower, membaca sensor, dan komunikasi ke unit outdoor. Kerusakan PCB sering disebabkan oleh tegangan listrik tidak stabil.
Langkah pencegahan:
- Gunakan stabilizer jika listrik sering naik turun
- Cegah paparan kelembapan atau hembusan air langsung ke panel
Komponen Utama AC pada Unit Outdoor
Unit outdoor membutuhkan perhatian khusus karena bekerja di lingkungan eksternal. Berikut penjelasan rinci tiap bagian.
Kompresor (jantung sistem)
Kompresor adalah salah satu Komponen Utama AC yang paling krusial. Fungsinya memompa refrigeran dalam bentuk gas bertekanan rendah dari evaporator dan menaikkannya ke tekanan tinggi sehingga refrigeran dapat melepaskan panas di kondensor.
Jenis kompresor:
- Rotary: sering digunakan di AC split kecil hingga menengah
- Scroll: lebih efisien dan lebih halus
- Piston: lebih umum di sistem besar dan industri
- Inverter: mampu mengubah kecepatan sesuai beban sehingga lebih hemat energi
Masalah umum:
- Kompresor tidak start (mungkin berarti kapasitor, overload, atau kerusakan mekanis)
- Suara kasar/bergetar
- Temperatur output tidak stabil
Perawatan:
- Pastikan area sekitar unit outdoor bersih dan memiliki sirkulasi udara
- Periksa tegangan listrik dan kondisi kapasitor
Kondensor (pembuangan panas)
Kondensor terdiri dari pipa dan sirip yang melepaskan panas refrigeran ke udara luar. Jika kondensor kotor atau tersumbat, proses pelepasan panas terganggu dan kompresor menjadi bekerja lebih keras.
Perawatan:
- Bersihkan sirip kondensor dari daun, debu, atau sarang serangga
- Hindari menekan sirip karena mudah bengkok; gunakan sikat lembut atau semprotan air bertekanan rendah
Kipas outdoor & motor kipas (bantu pelepasan panas)
Kipas outdoor mempercepat pembuangan panas. Jika kipas rusak, tekanan kerja kondensor meningkat dan sistem menjadi tidak stabil.
Tanda-tanda kerusakan:
- Kipas tidak berputar
- Suara gemeretak atau getaran kuat
- Motor kipas panas berlebih
Kapasitor (membantu start motor)
Kapasitor start memberikan dorongan listrik saat motor kompresor dan kipas butuh torsi awal. Kapasitor yang drop membuat motor hanya berdengung namun tidak berputar.
Gejala kapasitor lemah:
- AC sulit start
- Terdengar bunyi dengung dari unit outdoor
Overload protector (pelindung otomatis)
Overload memutus arus ke kompresor saat terjadi arus lebih atau panas berlebih. Jika sering trip, ini pertanda ada masalah mendasar pada kompresor atau kondisi lingkungan.
Dryer / filter drier (jaga refrigeran tetap bersih)
Filter drier menyaring kelembapan dan partikel yang masuk ke sistem refrigeran. Kelembapan dalam sistem dapat menyebabkan kerusakan pada katup ekspansi dan kompresor; oleh karena itu dryer adalah salah satu Komponen Utama AC yang vital.
Ganti dryer:
- Saat ada pembukaan sistem (servis buka pipa)
- Jika ada indikasi moisture/penurunan kinerja
PCB outdoor (kontrol kompresor dan proteksi)
PCB outdoor mengatur proteksi, start kompresor, dan komunikasi dengan PCB indoor, terutama pada unit inverter. Kerusakan modul ini memerlukan penggantian oleh teknisi terlatih.
Komponen Pendukung dalam Sistem AC Split
Selain komponen utama AC yang sudah dijelaskan, ada beberapa komponen pendukung yang membuat sistem bekerja lengkap dan aman.
Pipa refrigeran dan isolasi
Pipa tembaga (suction dan liquid line) membawa refrigeran antar unit. Isolasi pipa suction sangat penting agar suhu refrigeran tidak terbuang sebelum mencapai evaporator.
Pemasangan harus:
- Mengikuti skema flaring dan brazing yang benar
- Memiliki kemiringan sesuai agar tidak ada jebakan oli/refrigeran
Refrigeran (freon) /medium perpindahan panas
Jenis refrigeran modern seperti R32 dan R410A umum dipakai; R22 sudah banyak ditinggalkan karena regulasi lingkungan. Pastikan teknisi menggunakan jenis yang direkomendasikan pabrikan.
Pipa kapiler vs katup ekspansi (TXV)
- Pipa kapiler: sederhana, sering digunakan pada unit standard
- TXV: lebih presisi mengatur aliran refrigeran sehingga efisiensi lebih baik pada variasi beban
Sistem drainase dan pompa condensate
Air hasil kondensasi harus dialirkan ke saluran pembuangan. Jika drain tersumbat, air bisa menetes ke dalam ruangan. Pada instalasi tertentu diperlukan pompa condensate untuk mengangkat air ke lokasi pembuangan.
Cover, frame, dan bracket pemasangan
Cover dan frame melindungi komponen outdoor dari cuaca. Bracket pemasangan harus kuat dan aman untuk menghindari getaran berlebih yang bisa merusak komponen.
Perbedaan Komponen AC Rumah dan AC Komersial
Komponen AC rumah (komponen AC rumah) umumnya lebih sederhana dan berkapasitas kecil hingga menengah, mudah dirawat, dan menggunakan kompresor yang relatif lebih kecil. Sedangkan AC komersial atau sentral memiliki komponen yang lebih besar, proteksi lebih kompleks, dan sistem distribusi udara yang bisa tersebar ke banyak zona.
Beberapa perbedaan penting:
- Skala kompresor dan kapasitas refrigeran
- Sistem kontrol (komersial lebih sering terintegrasi dengan BMS)
- Kualitas dan ukuran pipa kondensor/evaporator
- Frekuensi perawatan yang lebih tinggi pada instalasi komersial
Rekomendasi Produk Berdasarkan Komponen Utama AC
Di bagian ini saya menempatkan tautan internal ke panduan pilihan hemat energi: jika Anda mencari opsi low-watt untuk ruangan 1–2 PK, cek rekomendasi kami di Rekomendasi AC 1–2 PK Low Watt.
Berikut lima produk yang sesuai untuk berbagai kebutuhan; setiap produk diberi dua paragraf deskriptif dan tabel spesifikasi lengkap beserta link Shopee dengan anchor text Lihat di Shopee.
AC Standar 1 PK Daikin STC25YV
Daikin STC25YV adalah pilihan yang mengutamakan kestabilan dan daya tahan. Komponen utama AC pada unit ini, khususnya kompresor dan evaporator dibuat dengan kualitas pabrikan yang tinggi sehingga performa pendinginan relatif stabil untuk kebutuhan ruang tamu atau kamar berukuran sedang. Selain itu, akses servis pada panel indoor dirancang mudah sehingga perawatan berkala bisa dilakukan cepat.
Untuk pengguna yang menginginkan unit dengan keseimbangan antara performa dan keandalan, Daikin STC25YV cocok dipertimbangkan. Pastikan pemasangan mengikuti rekomendasi produsen agar semua komponen AC split bekerja optimal dan garansi pabrikan tetap berlaku.
| Spesifikasi | Detail |
|---|---|
| Merek & Model | Daikin STC25YV |
| Kapasitas | 1 PK |
| Tipe | Split Standard |
| Refrigeran | R32 |
| Estimasi Daya Listrik | ± 800 W |
| Estimasi Harga | Sekitar 5 jutaan |
| Link Pembelian | Lihat di Shopee |
AC 2 PK Split Standard Aqua AQA-KCR18FQB(L)
AQUA AQA-KCR18FQB(L) 2 PK cocok untuk ruang yang lebih besar seperti ruang keluarga. Komponen utama AC pada unit ini didesain untuk bekerja lebih berat dibanding unit 1 PK, sehingga kondensor dan kipas outdoor memiliki ukuran yang mendukung pelepasan panas lebih cepat. Kombinasi kompresor dan kipas yang seimbang membuat unit ini mampu mempertahankan suhu sesuai setpoint dengan relatif stabil.
Jika Anda membutuhkan unit untuk ruangan besar dan mengutamakan nilai ekonomis namun tetap butuh performa, AQUA 2 PK ini adalah salah satu opsi. Pastikan instalasi dilakukan pada area outdoor dengan ventilasi yang baik agar komponen outdoor AC tidak mudah overheat.
| Spesifikasi | Detail |
|---|---|
| Merek & Model | AQUA AQA-KCR18FQB(L) |
| Kapasitas | 2 PK |
| Tipe | Split Standard |
| Refrigeran | R32 |
| Estimasi Daya Listrik | ± 1.600 W |
| Estimasi Harga | Sekitar 6,5 jutaan |
| Link Pembelian | Lihat di Shopee |
AC Split Standard LG 0.5 PK K05NSA
LG K05NSA 0.5 PK adalah solusi entry-level yang sangat cocok untuk kamar tidur kecil. Meskipun kapasitanya kecil, LG tetap memasang komponen utama AC yang solid seperti blower yang efisien serta evaporator yang dirancang untuk aliran udara optimal pada ruang terbatas. Unit ini hemat energi dan mudah dalam perawatan.
Untuk penggunaan di kamar atau ruang kecil yang jarang menuntut pendinginan terus-menerus, unit 0.5 PK ini dapat menjadi pilihan yang hemat biaya, baik pembelian maupun perawatan.
| Spesifikasi | Detail |
|---|---|
| Merek & Model | LG K05NSA |
| Kapasitas | 0.5 PK |
| Tipe | Split Standard |
| Refrigeran | R32 |
| Estimasi Daya Listrik | ± 400 W |
| Estimasi Harga | Sekitar 2,9 jutaan |
| Link Pembelian | Lihat di Shopee |
AC Split Standard 1 PK TCL TAC 09CSD/XSS
TCL TAC-09CSD/XSS 1 PK menargetkan segmen pengguna yang ingin solusi pendinginan fungsional dengan harga terjangkau. Komponen utama AC pada model ini cukup andal untuk pemakaian rumah standar: kompresor yang bekerja stabil, kondensor yang efektif, dan pengaturan kontrol yang sederhana.
Untuk pengguna yang mencari nilai ekonomis namun tetap ingin performa memadai, TCL 1 PK ini merupakan opsi praktis. Pastikan perawatan berkala dilakukan agar umur komponen utama AC tetap terjaga.
| Spesifikasi | Detail |
|---|---|
| Merek & Model | TCL TAC-09CSD/XSS |
| Kapasitas | 1 PK |
| Tipe | Split Standard |
| Refrigeran | R32 |
| Estimasi Daya Listrik | ± 850 W |
| Estimasi Harga | Sekitar 3,4 jutaan |
| Link Pembelian | Lihat di Shopee |
AC Split Standard Flife 0.5 PK FAC 05FMOO3
Flife FAC-05FMOO3 adalah pilihan entry-level yang cocok bagi pengguna yang mengutamakan harga lebih ringan. Komponen utama AC di unit ini disederhanakan sehingga perawatan dan perbaikan relatif murah. Meski sederhana, unit ini cukup memenuhi kebutuhan pendinginan dasar pada kamar kecil.
Saran: gunakan unit ini di ruang dengan penggunaan terbatas (misalnya kamar tamu, kamar tidur anak) dan lakukan pembersihan rutin untuk mempertahankan performa.
| Spesifikasi | Detail |
|---|---|
| Merek & Model | Flife FAC-05FMOO3 |
| Kapasitas | 0.5 PK |
| Tipe | Split Standard |
| Refrigeran | R32 |
| Estimasi Daya Listrik | ± 420 W |
| Estimasi Harga | Sekitar 2,9 jutaan |
| Link Pembelian | Lihat di Shopee |
Tips Perawatan Komponen Utama AC Agar Awet
Merawat Komponen Utama AC tidak harus rumit. Berikut panduan perawatan praktis yang dapat Anda terapkan sendiri untuk memperpanjang umur AC:
Checklist perawatan berkala
- Mingguan: bersihkan filter udara; periksa remote dan pengaturan.
- Bulanan: bersihkan bagian luar unit indoor; cek kebersihan area sekitar unit outdoor dari daun/debu.
- Setiap 3–6 bulan: cek kondisi sirip kondensor; periksa dan rapikan isolasi pipa.
- Tahunan: servis total oleh teknisi (cek tekanan refrigerant, kapasitor, dryer, dan pembersihan coil).
Tips tambahan
- Gunakan stabilizer atau UPS bila listrik rumah sering naik turun untuk melindungi PCB dan kapasitor.
- Jangan menutup unit outdoor; sediakan jarak bebas minimal sesuai rekomendasi pabrikan.
- Hindari menyalakan AC dengan filter yang kotor karena memperpendek umur compressor.
Diagnosa Cepat: Gejala Umum dan Komponen yang Perlu Diperiksa
Berikut panduan cepat untuk mendeteksi masalah berdasarkan gejala umum:
- AC tidak dingin meski menyala: cek filter udara, evaporator kotor, atau kebocoran refrigerant; periksa juga kompresor.
- AC berisik: periksa blower indoor, kipas outdoor, atau bearing motor.
- AC mengeluarkan bau tidak sedap: bersihkan filter dan evaporator; cek drainase.
- AC sulit start / berdengung di outdoor: kemungkinan kapasitor lemah atau overload; periksa juga sambungan listrik.
- Air menetes dari indoor: cek saluran drainase, pompa condensate (jika ada), atau pembekuan pada evaporator.
Deteksi dini bisa menghemat biaya perbaikan besar. Bila menemukan masalah terkait refrigerant atau kompresor, segera panggil teknisi bersertifikat.
FAQ Seputar Komponen Utama AC
Apa saja komponen utama sistem AC?
Komponen utama sistem AC meliputi evaporator, kompresor, kondensor, dan katup ekspansi/pipa kapiler. Selain itu ada komponen pendukung seperti blower, kipas, kapasitor, PCB, dan dryer.
Apa saja komponen utama dari unit AC?
Unit indoor umumnya berisi evaporator, blower, filter, sensor suhu, dan PCB; unit outdoor berisi kompresor, kondensor, kipas, kapasitor, overload, dan dryer.
Apa saja kelengkapan AC?
Kelengkapan saat pembelian biasanya mencakup unit indoor, unit outdoor, pipa tembaga, isolasi, remote, dan bracket pemasangan.
Sparepart AC terdiri dari apa saja?
Sparepart umum meliputi kompresor, motor kipas, kapasitor, PCB, dryer, thermistor, filter udara, baling-baling, pipa kapiler, dan valve.
AC bagian luar apa namanya?
Bagian luar AC disebut unit outdoor.
Kelengkapan AC apa saja?
bisa berupa pipa ekstra, kabel, dan aksesoris pemasangan.
Apa struktur dasar AC?
Struktur dasar adalah siklus refrigerant: evaporator → kompresor → kondensor → katup ekspansi; disertai sirkulasi udara oleh blower dan kipas.
Apa yang ada di dalam AC?
Di dalam unit indoor terdapat evaporator, blower, filter, sensor, dan PCB; di outdoor terdapat kompresor, kondensor, dan komponen proteksi.
Apa saja komponen indoor AC?
Komponen indoor: evaporator, blower fan, filter udara, thermistor, motor swing, dan PCB indoor.
Apa saja komponen utama AC?
Pengulangan: kompresor, kondensor, evaporator, katup ekspansi/pipa kapiler, blower, kipas, PCB, kapasitor, dryer.
Apa isi indoor AC?
Evaporator coil, blower, filter udara, sensor suhu, dan kontrol elektronik.
Sparepart AC terdiri dari apa saja?
Termasuk kompresor, motor kipas, board elektronik, kapasitor, sensor, filter, dan aksesori mekanikal.
Apa saja komponen AC outdoor?
Kompresor, kondensor, kipas outdoor, kapasitor, overload, dryer, dan PCB outdoor.
Apa saja komponen unit luar ruangan AC?
Sama seperti daftar komponen outdoor di atas.
Bagian luar AC namanya apa?
Unit outdoor.
Apa itu AC indoor dan outdoor?
AC indoor adalah unit yang terdapat di dalam ruangan untuk menyerap panas; AC outdoor adalah unit di luar untuk membuang panas tersebut.
Kesimpulan dan Ringkasan Komponen Utama AC
Memahami Komponen Utama AC membantu Anda menghemat biaya perawatan, memilih unit yang tepat, serta meningkatkan umur pakai AC. Berikut ringkasan singkat per peran komponen:
- Evaporator: menyerap panas dari ruangan (komponen AC indoor penting)
- Kompresor: memompa refrigeran dan menaikkan tekanan (jantung sistem)
- Kondensor: melepaskan panas ke udara luar (komponen outdoor AC)
- Katup ekspansi/pipa kapiler: menurunkan tekanan refrigeran sebelum evaporator
- Blower & kipas: sirkulasi udara indoor dan outdoor
- PCB, kapasitor, overload, dan dryer: kontrol, start, proteksi, dan pemeliharaan refrigeran
Tabel Perbandingan Kesimpulan Komponen Utama AC
| Komponen | Fungsi Utama | Lokasi | Perawatan | Estimasi Biaya Servis (perkiraan) |
|---|---|---|---|---|
| Kompresor | Memompa & menaikkan tekanan refrigeran | Outdoor | Cek tegangan, ventilasi | Rp800.000 – Rp2.500.000 (ganti tergantung tipe) |
| Kondensor | Membuang panas ke udara luar | Outdoor | Bersihkan sirip, cek kipas | Rp200.000 – Rp700.000 |
| Evaporator | Menyerap panas ruangan | Indoor | Coil cleaning, cek drain | Rp200.000 – Rp600.000 |
| Katup ekspansi / Kapiler | Mengatur aliran refrigeran | Jalur refrigerant | Ganti saat servis besar | Rp150.000 – Rp500.000 |
| Blower / Kipas | Sirkulasi udara | Indoor / Outdoor | Bersihkan, cek bearing | Rp100.000 – Rp400.000 |
| Kapasitor | Start motor | Indoor/Outdoor | Ganti jika lemah | Rp100.000 – Rp400.000 |
| PCB / Modul | Kontrol & proteksi | Indoor/Outdoor | Cek tegangan & kelembapan | Rp300.000 – Rp2.000.000 |
| Dryer / Filter Drier | Saring kelembapan/kotoran | Jalur refrigerant | Ganti saat buka sistem | Rp100.000 – Rp400.000 |
| Filter Udara | Menapis debu | Indoor | Bersihkan rutin | Rp0 – Rp150.000 (ganti filter) |
